Máy cắt laser ống 3D LTG-63 – Ø8–125 mm tiêu chuẩn

Báo giá theo cấu hình

Trao đổi vật liệu, độ dày, kích thước phôi và sản lượng để được tư vấn về dòng máy này.

Nhận tư vấn & báo giá ↗Trao đổi qua Zalo ↗

Hotline: 0702 217 169 ↗

Cấu hình, giá và phương án hỗ trợ được xác nhận trực tiếp theo từng yêu cầu.

THÔNG TIN THIẾT BỊ

Mô tả sản phẩm

Máy cắt · BLUE SKY

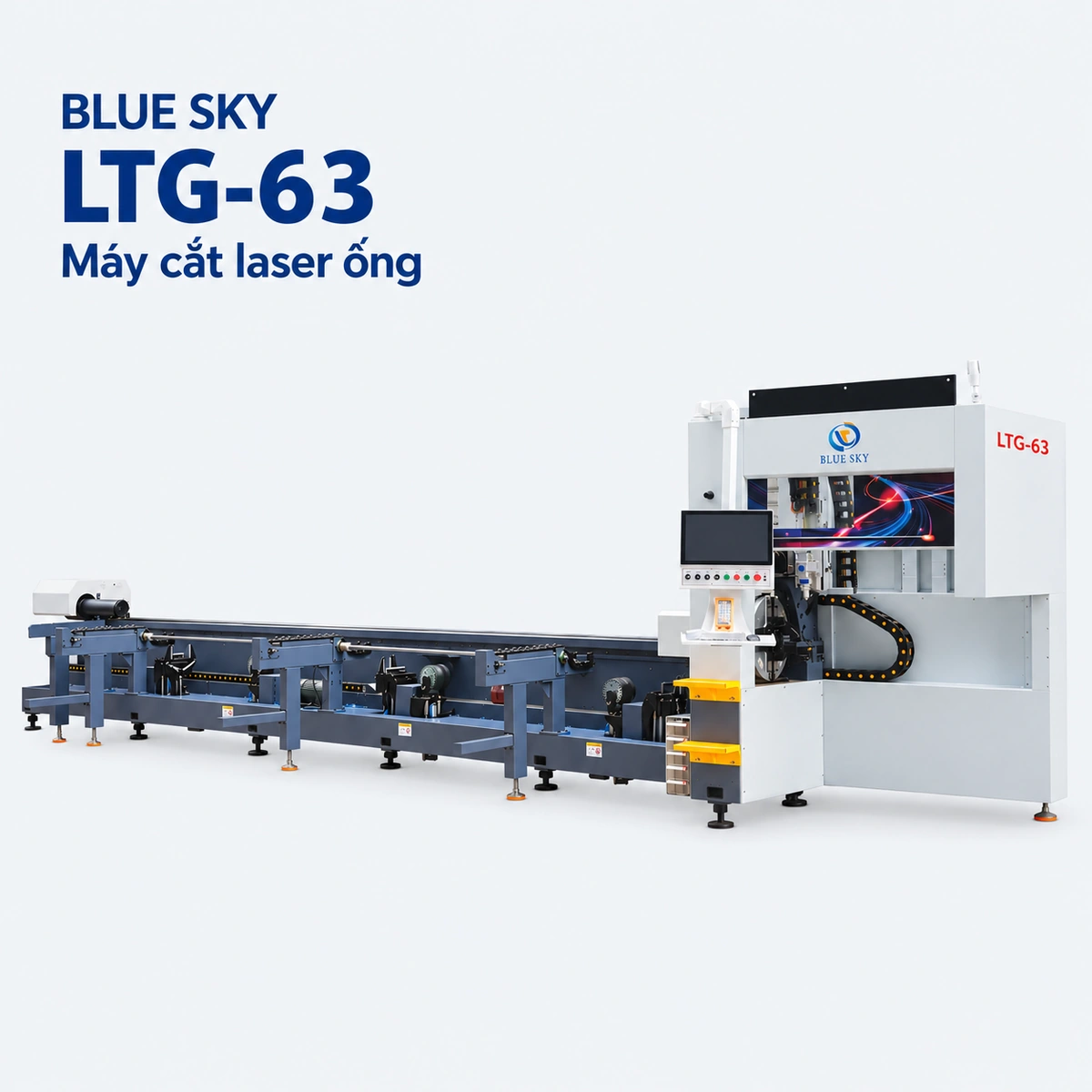

Máy cắt laser ống 3D LTG-63

LTG-63 là hệ thống cắt ống laser ba chiều cho nhiều loại tiết diện và vật liệu kim loại. Cấu hình tiêu chuẩn dùng hệ điều khiển FSCUT3000DE-H và phần mềm lồng ghép 3D TubesT, phù hợp dây chuyền muốn tích hợp cắt hình dạng phức tạp trên ống.

Φ8–245 mmPhạm vi mâm cặp tùy chọn

6.000 mmChiều dài tiêu chuẩn

1.500–6.000 WCông suất laser

2,0 GGia tốc tối đa

Điểm nổi bật

Hỗ trợ ống vuông, tròn, chữ nhật, thép kênh, thép H và phần lớn biên dạng ống đặc biệt.
Vật liệu tham khảo: thép carbon, thép không gỉ, nhôm, đồng và các kim loại khác.
Độ chính xác định vị công bố ±0,05 mm/7.000 mm; chiều dài đuôi khoảng 40 mm tùy cấu hình.
Có tùy chọn giá tải tự động cho ống vuông, băng tải trống và bàn cấp liệu sáu ổ mở rộng.

Thông số kỹ thuật

Thông số	Giá trị	Đơn vị / ghi chú
Mâm cặp 120 tiêu chuẩn	Φ8–125 × 6200	mm
Mâm cặp 170 tùy chọn	Φ10–175 × 6200	mm
Mâm cặp 240 tùy chọn	Φ10–245 × 6200	mm
Chiều dài ống	6000 (có thể tùy chỉnh 6500–7000)	mm
Công suất laser	1500–6000	W
Gia tốc tối đa	2,0	G
Tốc độ tối đa	255	r/min
Độ chính xác định vị	±0,05/7000	mm
Chiều dài đuôi	≈40	mm
Chuyển động mâm cặp	≥450	mm
Phương pháp cho ăn	Bán tự động sáu chân; tùy chọn hoàn toàn tự động
Môi trường làm việc	0–45°C, độ ẩm <80%, không đọng ẩm
Công suất thiết bị	12 (không gồm nguồn laser)	kW
Nguồn điện	3 pha 380V / 50Hz / 60Hz
Trọng lượng	3600	kg
Kích thước tổng thể	9500×2400×2200	mm
Hệ điều khiển tiêu chuẩn	FSCUT3000DE-H
Phần mềm	TubesT 3D
